Systemdesign für Yxlon International

Industriedesign für intuitiv zu bedienende CT-Systeme

Auf der Control 2014 in Stuttgart wurden erstmals die neuen Computertomografie-Systeme FF20 CT und FF35 CT unseres Kunden YXLON präsentiert. Braake Design Stuttgart entwickelte die neuen Strahlenschutzkabinen und Bedieneinheiten der neuen Baureihe. Das neue Industriedesign der Computertomografen nimmt das durch uns entwickelte, langjährig am Markt etablierte, Yxlon Corporate Design auf und erweitert es durch zusätzliche baureihenspezifische und zeitgemäße Formelemente und komfortable Funktionseinheiten.

Mit den neuen Systemen YXLON FF20 CT und FF35 CT für die zerstörungsfreie Materialprüfung (NDT) und Vermessung geht YXLON neue Wege in der Bedienungsfreundlichkeit. Marktübliche Computertomografen sind komplexe Systeme mit anspruchsvoller Bedienung – selbst für erfahrene Nutzer. Das neue User-Interface der YXLON Geminy Bedienungsplattform unterstützt den Benutzer intuitiv und ebnet über seine Systemintelligenz auch neuen CT-Anwendern einen einfachen Weg zu bester Datenqualität in der dreidimensionalen Prüfung in Prüfsystemen. Augenfällig an den neuen CT-Systemen ist, neben den neuen Strahlenschutzkabinen, das innovative smart-touch User Interface Design Bedienkonzept mit zwei Bildschirmen. Davon ist einer wie üblich im Querformat und einer im Hochformat angeordnet. Das erhöht nicht nur die Ergonomie, sondern vereinfacht auch die Bedienabläufe stark: Während der eine Monitor zur Steuerung und Eingabe genutzt wird, können auf dem anderen laufend die aktuellen Ergebnisse angezeigt werden. Touchbedienung ist in Privatanwendungen bereits alltäglich und findet nun auch für die Bedienung industrieller Systeme immer größere Verbreitung.

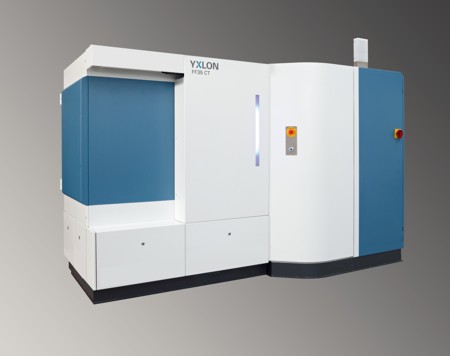

Das YXLON FF35 CT verbindet Präzision mit Vielseitigkeit. Mit dem großen Prüfraum und zwei verschiedenen Röntgenstrahlern können auch größere Objekte untersucht oder Details einer Prüfreihe kleinerer Teile mit hoher Genauigkeit gescannt werden. Der Direktstrahler wird dabei durch den optionalen, neuen Transmissionsstrahler FXE190.61 ergänzt. Der kleine Bruder, das YXLON FF20 CT, erfüllt ebenfalls höchste Ansprüche an die Präzision eines CT-Systems. Es ist prädestiniert für hochgenaue Computertomografiedaten kleinerer Objekte, wie sie typisch in der Elektronik- und Kommunikationstechnologie sind.

Intuitive Bedienung mit der Geminy PlattformDie Bedienung über YXLON Geminy unterscheidet sich stark von herkömmlichen Computertomografiesystemen. Das System wird über Icons gesteuert und kommt fast ohne Text aus. Das intuitive User Interface Design hilft bei der schnellen Einarbeitung der Mitarbeiter, so dass diese binnen kurzer Zeit produktiv mit dem Gerät arbeiten können. Über Benutzerprofile werden die Systemeinstellungen stufenweise geregelt. Die einzelnen Prüfschritte und die darin jeweils enthaltenen Elemente der Bildkette werden per smart-touch aus grafischen Symbolen in Form eines Blockdiagramms zusammengestellt.
Im Gegensatz zu herkömmlichen CT-Systemen endet die Kommunikation zwischen dem Benutzer des YXLON FF35 CT oder des YXLON FF20 CT nicht, wenn das System verlassen wird. Über einen Fernzugriff, zum Beispiel mittels Tablet PC, kann sich der Bediener nach Bedarf informieren oder durch push messages automatisch auf dem Laufenden halten lassen. So kann ein Prüfer anderen Tätigkeiten nachgehen, während das System eine Messung durchführt und wird rechtzeitig über den Abschluss des Vorgangs informiert. Oder ein Qualitätsmanager kann sich jederzeit über den Status des Systems informieren, beispielsweise ob Ergebnisse von Systemtests vorliegen und den Vorgaben entsprechen – und das, ohne selbst am CT-System arbeiten zu müssen.
